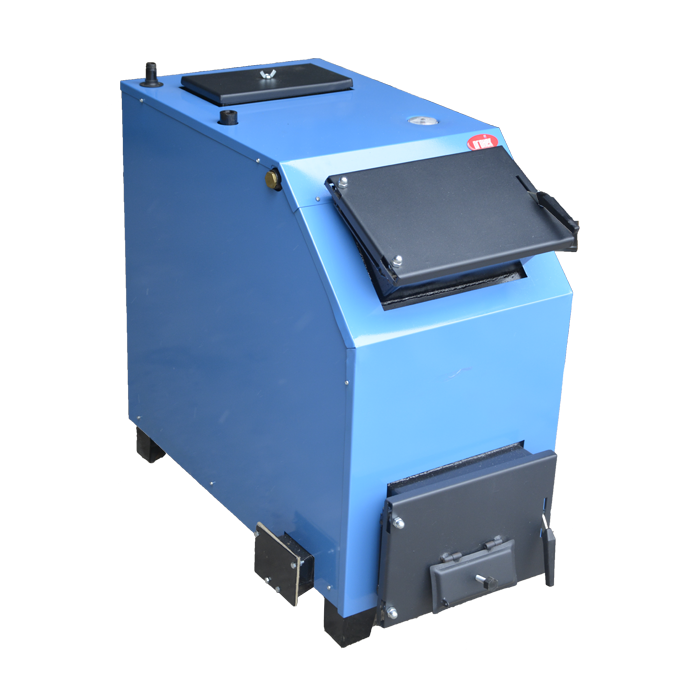

Котёл Огонёк Длительного горения КОТВ-19

Новый камерный котел длительного горения КОТВ-19ДГ с ручной загрузкой.

Продуманная конструкция дымохода позволяет удобно чистить дымоход через специальную дверку.

Оснащен теплообменником шахтного типа, конструктивно представляющий собой попеременно установленные водные каналы.

Длительность работы на одной загрузке угля до 10-ти непрерывной часов.

Устройство котла КОТВ «Огонек-ДГ»

Котлы типа КОТВ «Огонек — ДГ» выполнены в виде стальной сварной конструкции.

Водяная рубашка котла выполнена из листовой котельной стали.

Котел состоит из:

• водяного корпуса котла, выполнен из стальных листов, сваренных между собой
• топка — выполнена в форме прямоугольного параллелепипеда, является продолжением топливного бункера, снизу замыкается горизонтальными колосниками с водяным охлаждением
• зольник — ниже колосников с водяным охлаждением
• теплообменник — его образуют вертикальные перегородки, представляющие собой попеременно установлены водные каналы
• ревизионные дверцы (верхняя) — служит для чистки обогревательных поверхностей пластинчатого теплообменника

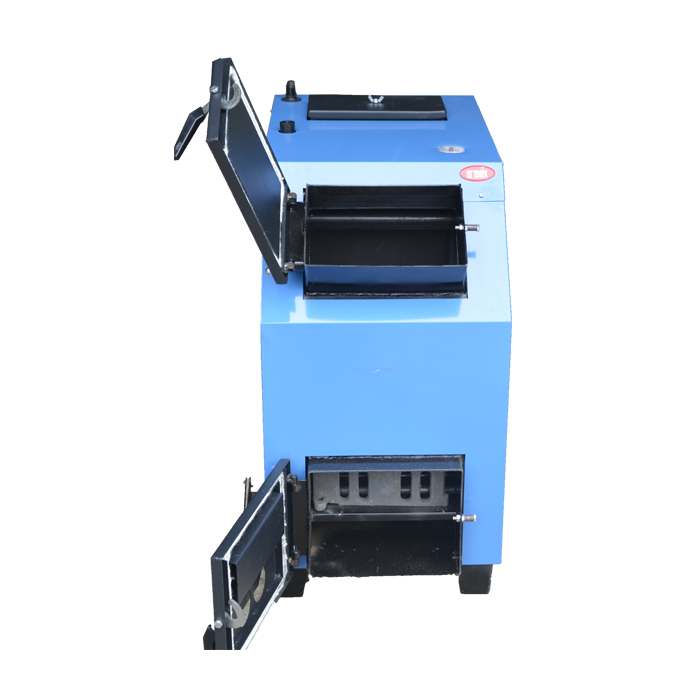

• дверцы для загрузки (центральные) — служат для загрузки топлива в топку котла. С внешней стороны оборудованы дроссельной заслонкой вторичного воздуха
• топочно-зольные дверцы (нижние) — являются общими для топки и зольника

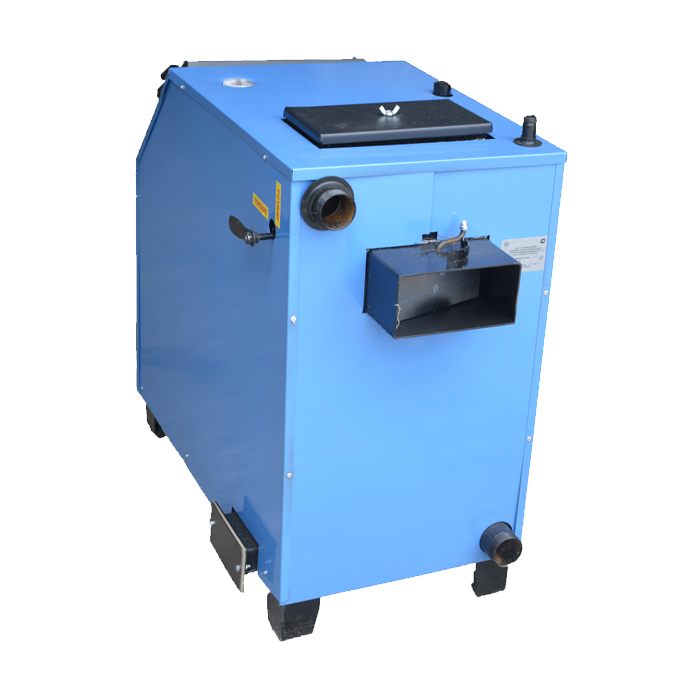

• Обратная и подающей патрубки — котел оборудован обратным и подающим патрубками, расположенными с тыльной стороны котла
• муфта 1/2 расположена на левой стороне котла, обеспечивает установку регулятора тяги
• корпус котла выполнен из порошково окрашенных стальных листов, соединенных между собой металлическими винтами
• приточный вентилятор, подающий воздух для сжигания. Количество воздуха, подаваемого задается регулятором температуры (командо — контроллером) так, чтобы обеспечить оптимальные условия сжигания.
• регулятор температуры (командо — контроллером), установленным на верхней крышке котла. Обеспечивается программирования и поддержание определенной температуры воды на выходе из котла, а также оптимизируется процесс сжигания независимо от нагрузки котла. Регулятор датчик температуры воды на выходе и управляет включением или выключением вентилятора, в зависимости от заданной температуры воды на выходе из котла
• Колосник, выполненный из чугуна (является расходным материалом)

Продукты сгорания отводятся из котла в его верхней части через дымоотводным канал. На выходе котла устанавливается дроссельная заслонка продуктов сгорания, входит в комплект поставки и является элементом соединения котла с дымоходом.
