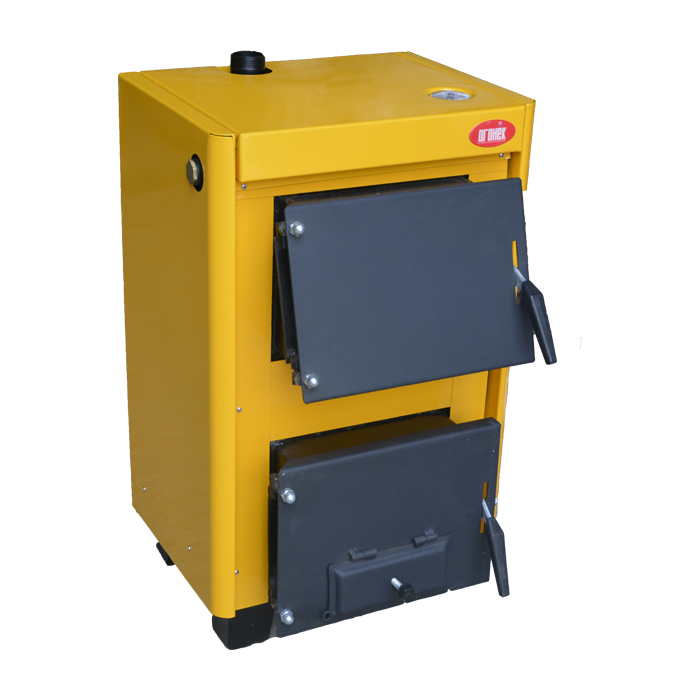

Котёл Огонёк КОТВ-10

Котел отопительный твердотопливный КОТВ-10 ДСТУ 2326-93 (ГОСТ 20548-93), предназначен для теплоснабжения индивидуальных жилых домов и сооружений коммунально-бытового назначения, оборудованных системами водяного отопления с принудительной или естественной циркуляцией.

Котел модели КОТВ-10, предназначенный для работы на твердом топливе.

Основой котла является стальной теплообменник прямоугольной формы, состоящий из топки, корпуса и газохода. Водный объем котла — водяной рубашка — образуется между внешними стенками теплообменника, топкой и дымоходом. В нижней части теплообменника организована камера сбора золы, которая ограничивается по бокам стенками теплообменника, сверху колосниковой решеткой, снизу — поддоном. Внешне теплообменник покрытый декоративным кожухом.

Топка котла — шахтно-слойного типа. Загрузочная емкость — от колосниковой решетки к загрузочного окна. В нижней части топки установлен шуровочные дверцу для очистки колосниковой решетки.

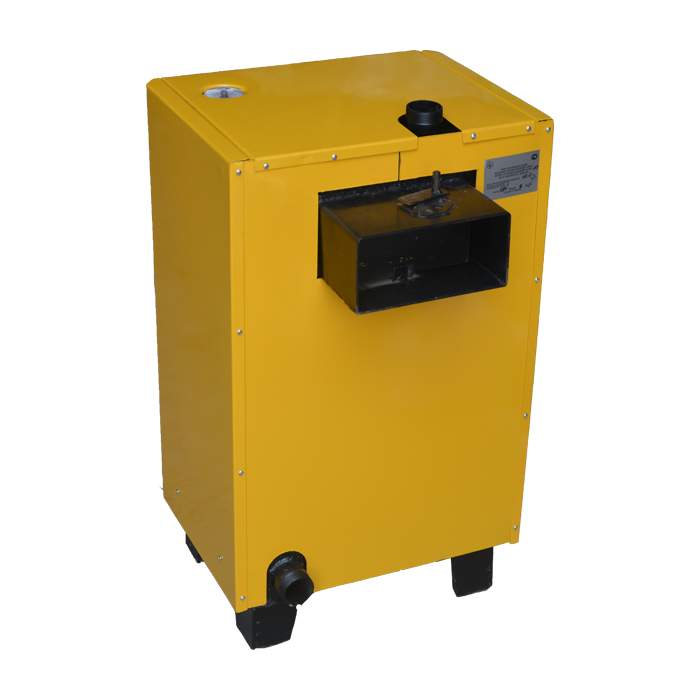

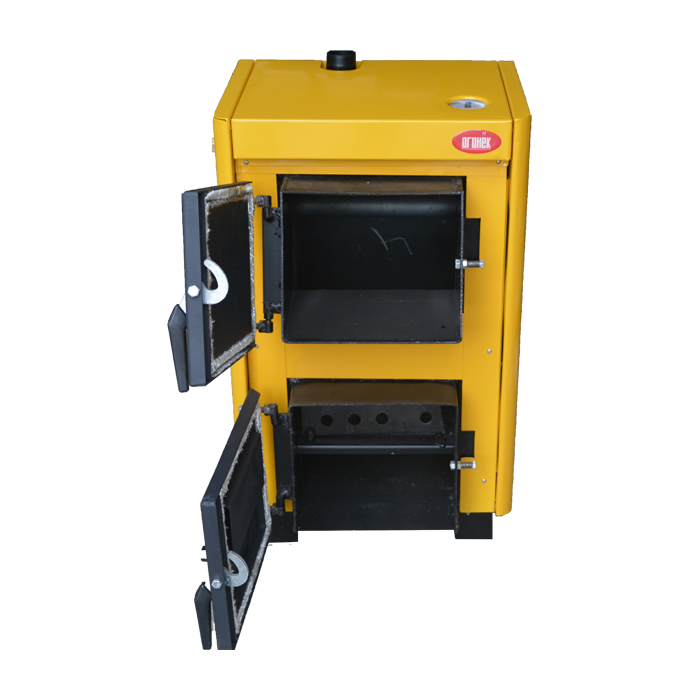

На передней стенке теплообменника размещены дверцы: для обслуживания колосниковой решетки, зольную камеры, для загрузки топлива, для очистки конвективного газохода. На нижней дверце закреплено воздушную заслонку с регулировочным винтом, который предназначен для ручной слепи количества воздуха, подаваемого в топку. На задней стенке теплообменника закреплено дымоход с шибером, который позволяет регулировать разрежение за котлом.

Температура воды на выходе из котла контролируется термометром.

Помещение, в котором устанавливается котел, должно соответствовать требованиям СНиП II-35-76 «Котельные установки», СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» и правилам пожарной безопасности ДБН 1.1.7-2002 «Пожарная безопасность объектов строительства».
